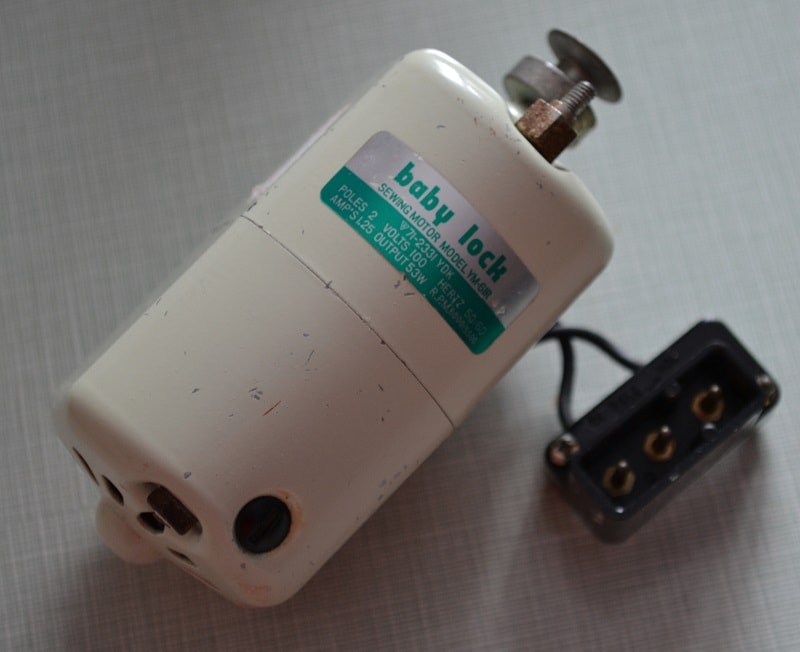

Электродвигатель швейной бытовой машины

В этой статье вы узнаете, как устроен двигатель современной бытовой швейной машинки, находящийся внутри ее корпуса. Для того чтобы заменить или выполнить профилактический ремонт этого швейного мотора часто необходимо разбирать корпус швейной машинки.
Рядовому пользователю эта статья будет полезна лишь как информация об устройстве бытовой швейной машины, поскольку разбирать корпус швейной машинки и тем более, разбирать электропривод должен выполнять только мастер (электрик).
В любом случае, после ремонта электродвигателя или педали швейной машинки, никогда не оставляйте ее подключенной к сети без присмотра на длительное время.

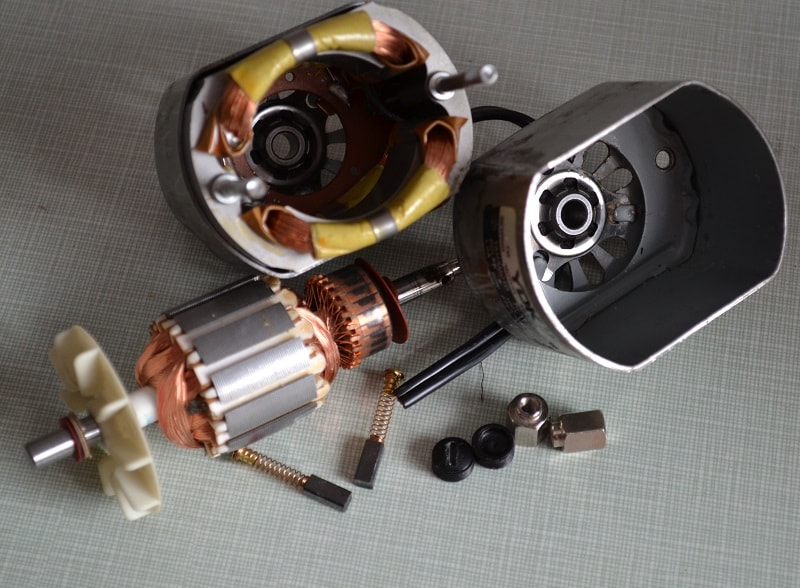

Так выглядит электродвигатель бытовой швейной машинки в разобранном виде.

Видео как разобрать электропривод бытовой швейной машинки.

Как снять шкив электродвигателя

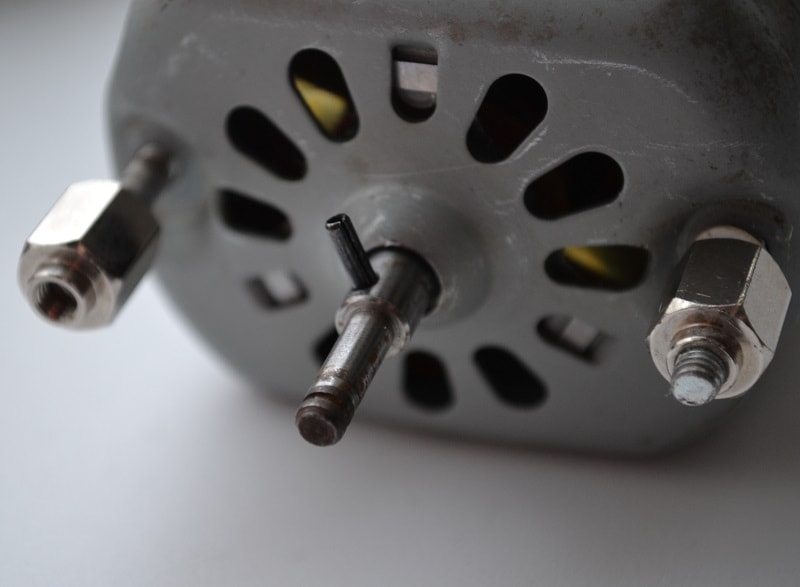

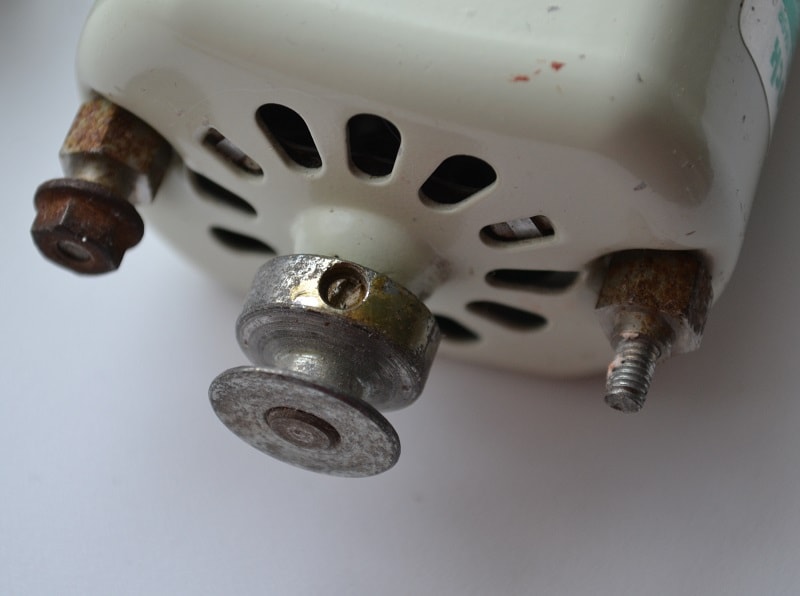

Шкив электродвигателя чаще всего фиксируется к валу винтом. На валу имеется спил, в который и упирается этот винт.

Но бывают и иные виды крепления шкива к валу электродвигателя, что усложняет замену такого привода. В таком случае вам придется покупать оригинальный (фирменный) привод или выполнить его ремонт, если это возможно..

Щетки элетродвигателя

Иногда,причиной поломки двигателя могут стать щетки. В таком случае, их замена может восстановить работу швейного мотора.

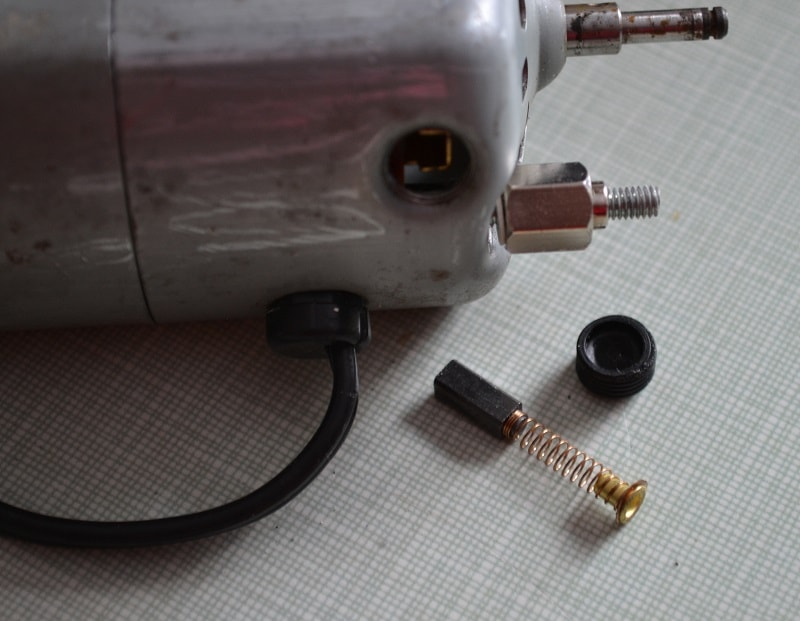

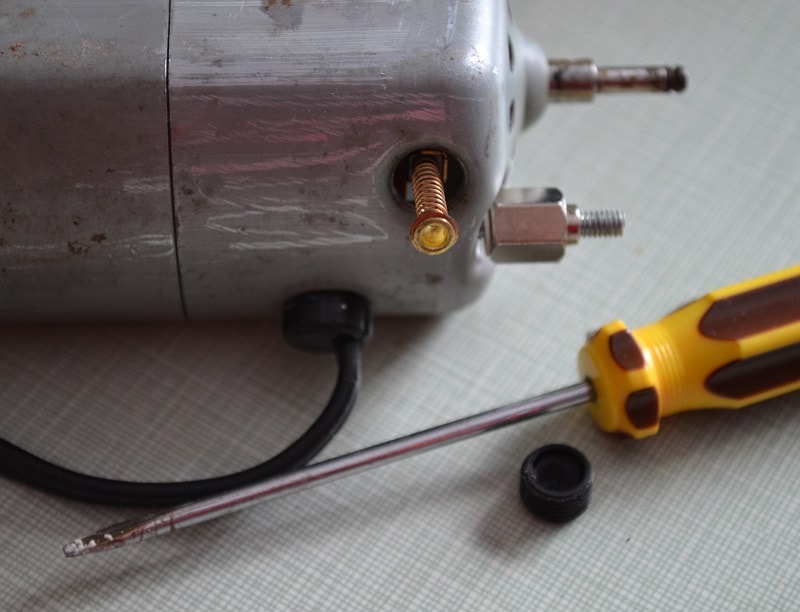

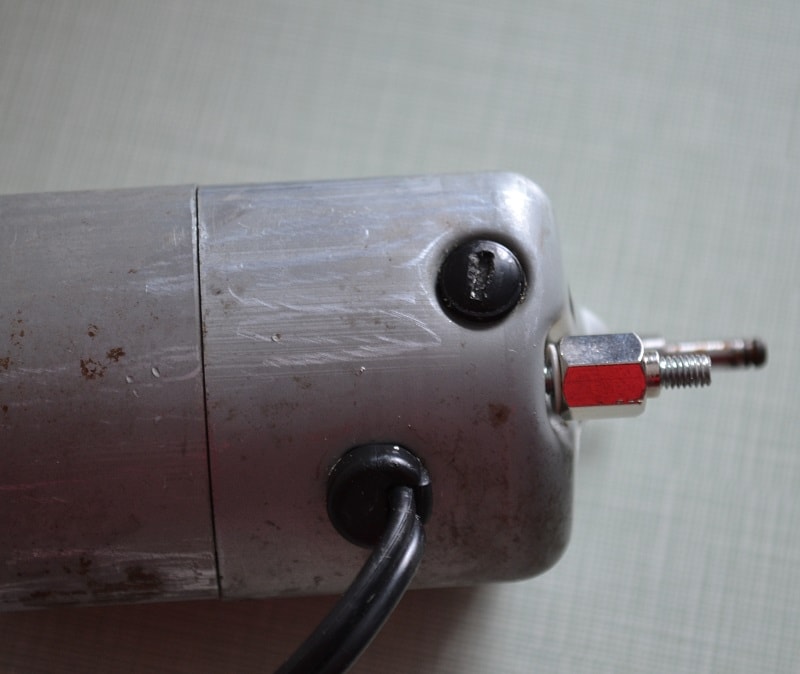

Чаще всего, снять их можно без разбора корпуса мотора. Достаточно выкрутить пластмассовые подобные втулки и вытащить щетки вместе с пружинами.

В данном случае, щетки уже изношены, но вполне рабочие и менять их не нужно.

Как разобрать корпус швейного мотора

После того как вы сняли щетки, можно приступить к осмотру других частей двигателя, находящихся внутри.

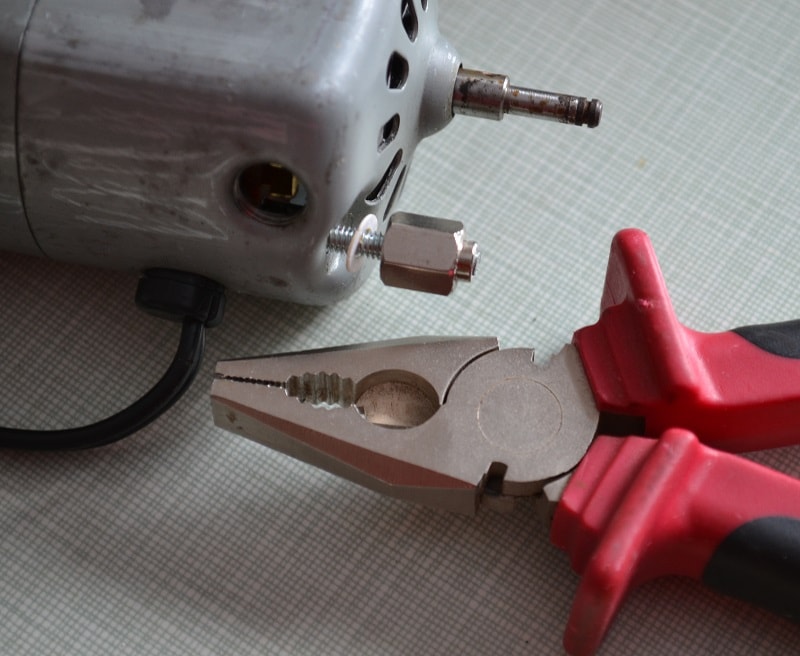

Обычно, для этого требуется открутить две гайки спереди и две сзади, стягивающие две половники корпуса вместе.

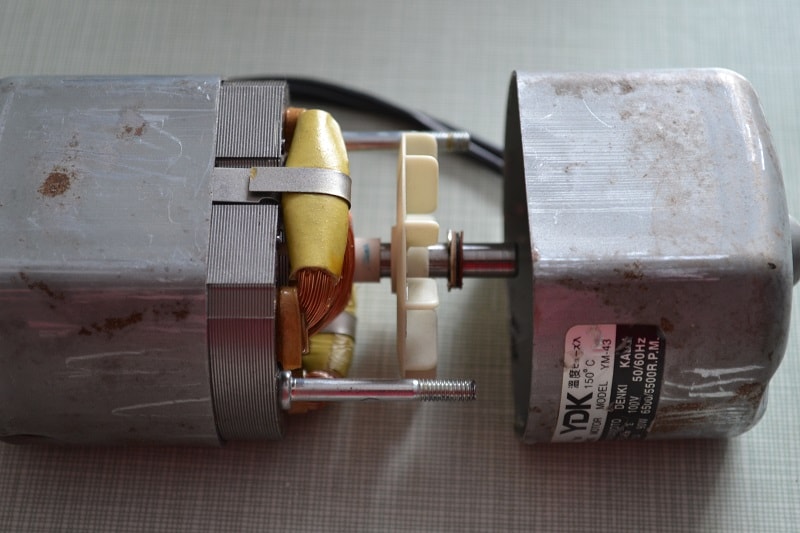

Аккуратно снимите переднюю половинку корпуса.

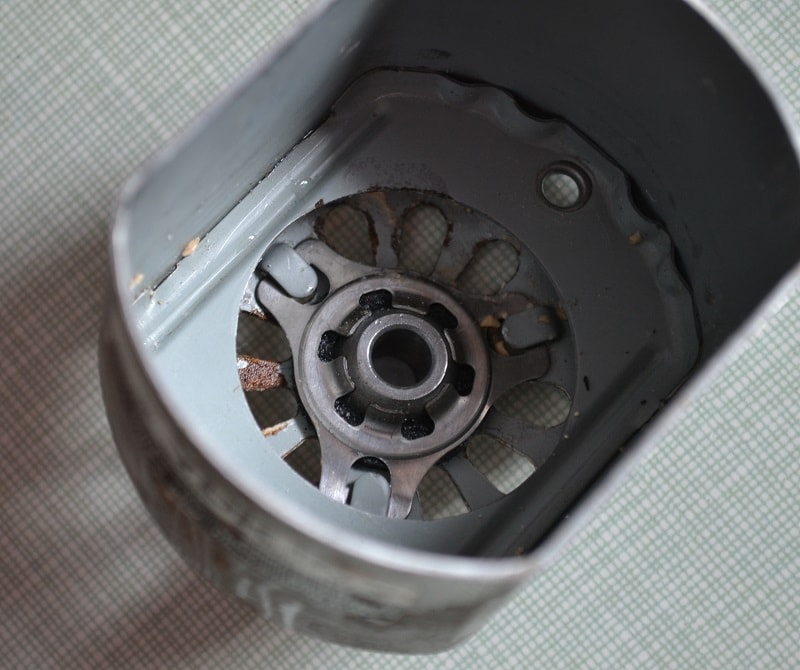

Обратите внимание, что у этой модели мотора нет подшипников. Вместо них установлены втулки, внутреннюю поверхность которых обязательно нужно смазывать.

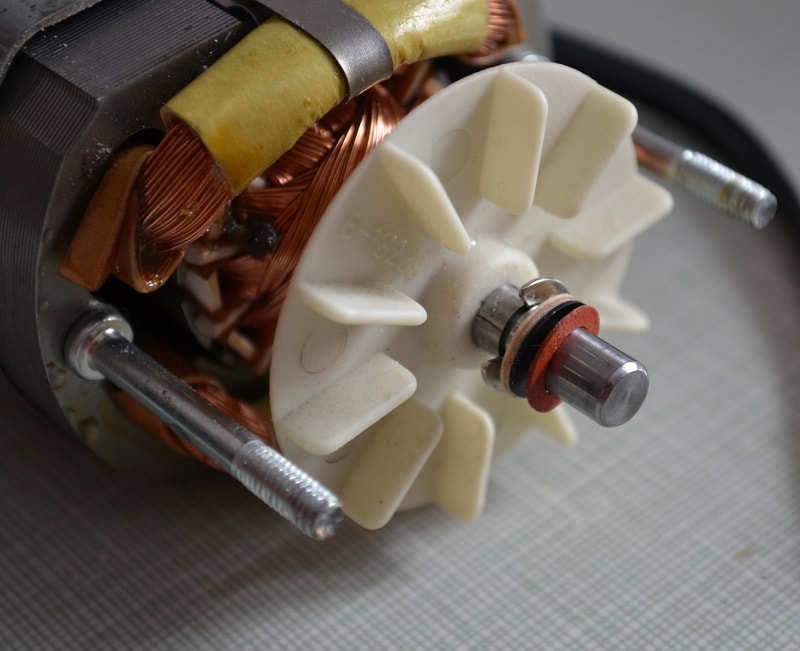

Обязательно обратите внимание на количество и последовательность установки шайб на валу.

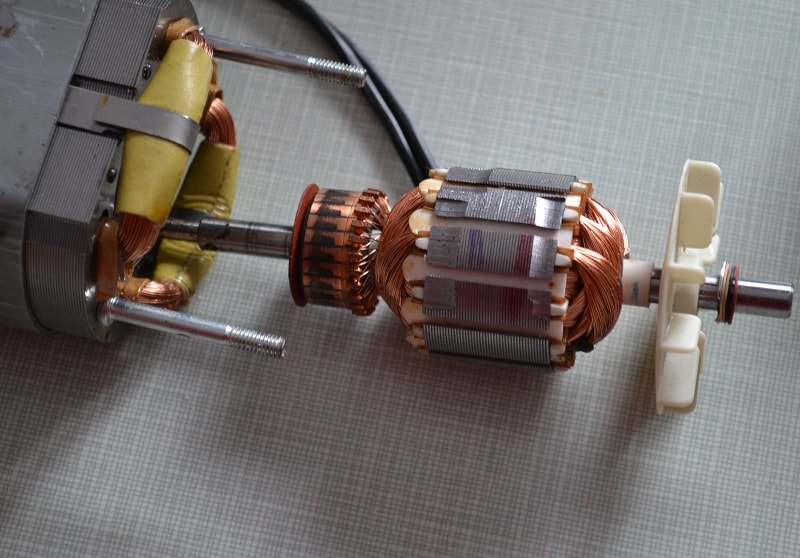

Теперь можно аккуратно вытащить ротор мотора из статора и осмотреть его.

Профилактический осмотр внутрених деталей двигателя

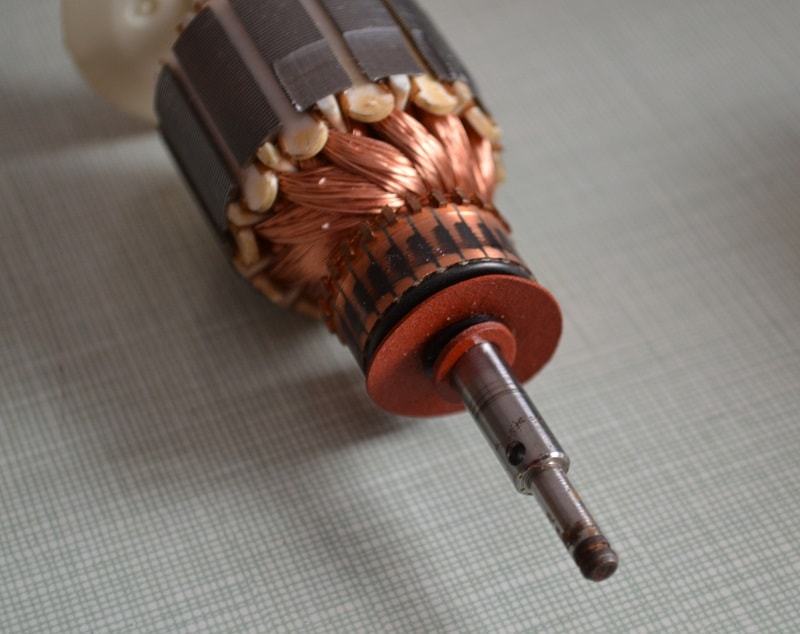

Витки обмотки должны быть светлыми, не иметь оплавленных и обожженных участков.

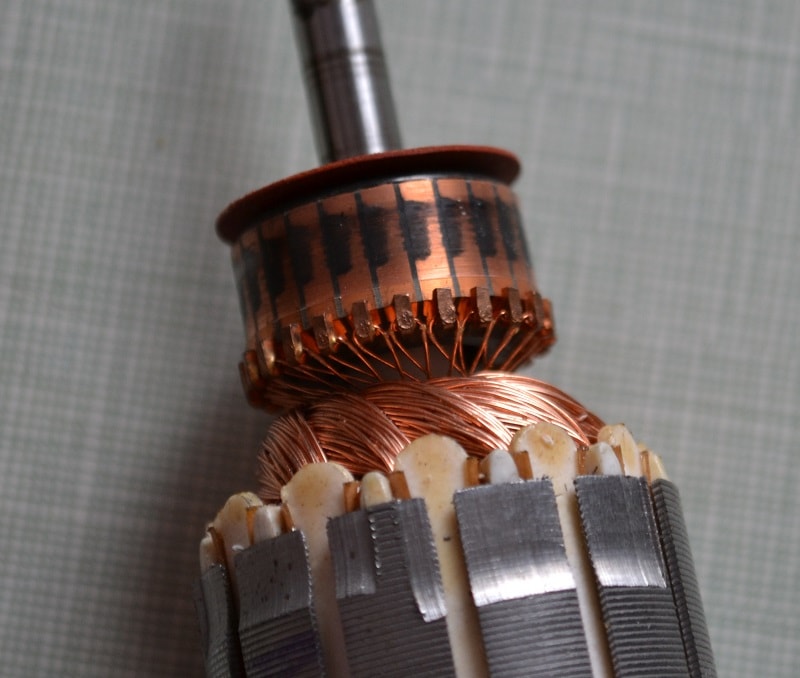

Поверхность коллектора должна быть гладкой и чистой.

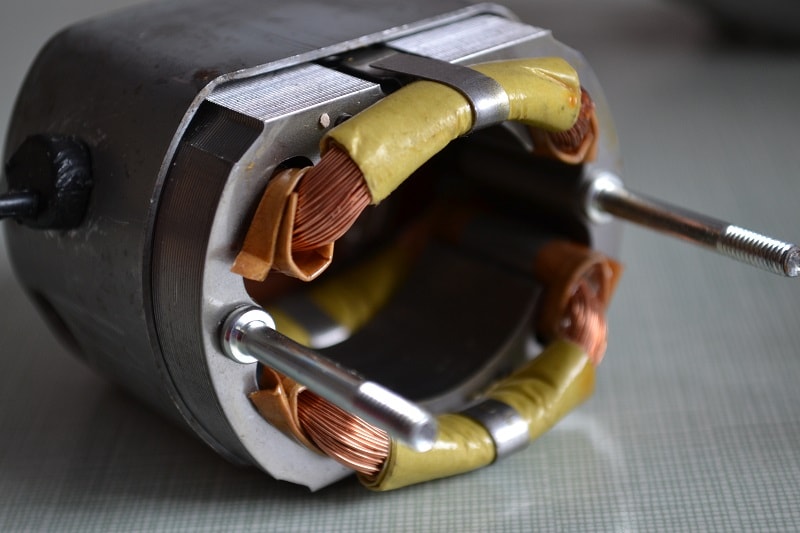

Витки обмотки статора также должны быть светлыми и чистыми, без оплавленных и потемневших участков.

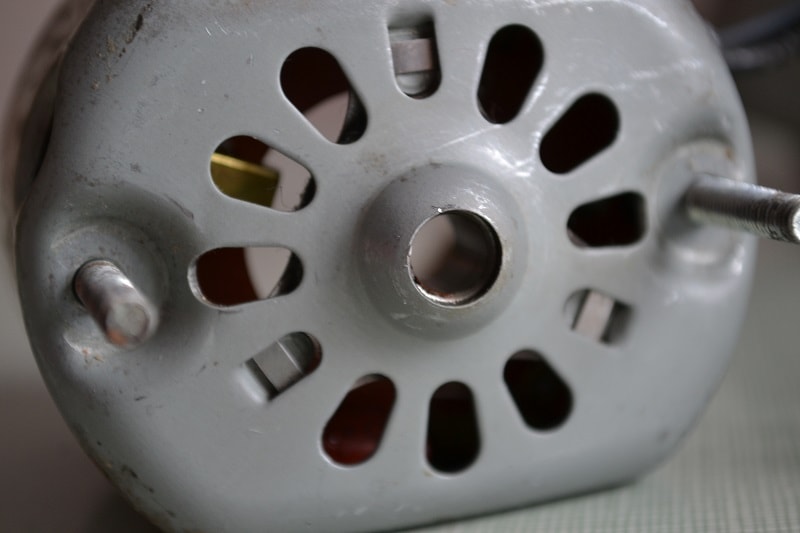

Втулку, находящуюся на задней части корпуса, тоже нужно смазать одной, двумя каплями швейного масла.

Загрязненную (обожженную) поверхность коллектора нужно почистить кусочком обычной плотной бумаги (не наждачной бумагой).

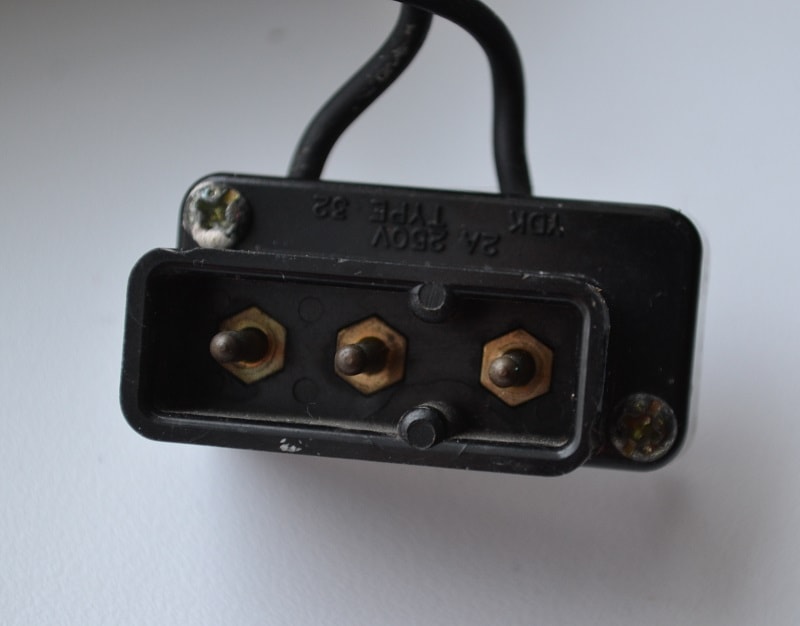

Электрические контакты электродвигателя

Если швейная машинка довольно старая и много "работала", причиной неисправности электропривода может стать проводка и разного рода контакты, подсоединяющие мотор к сети.
Во-первых, контакты могут сильно окислиться и их нужно почистить, теперь уже наждачной бумагой.

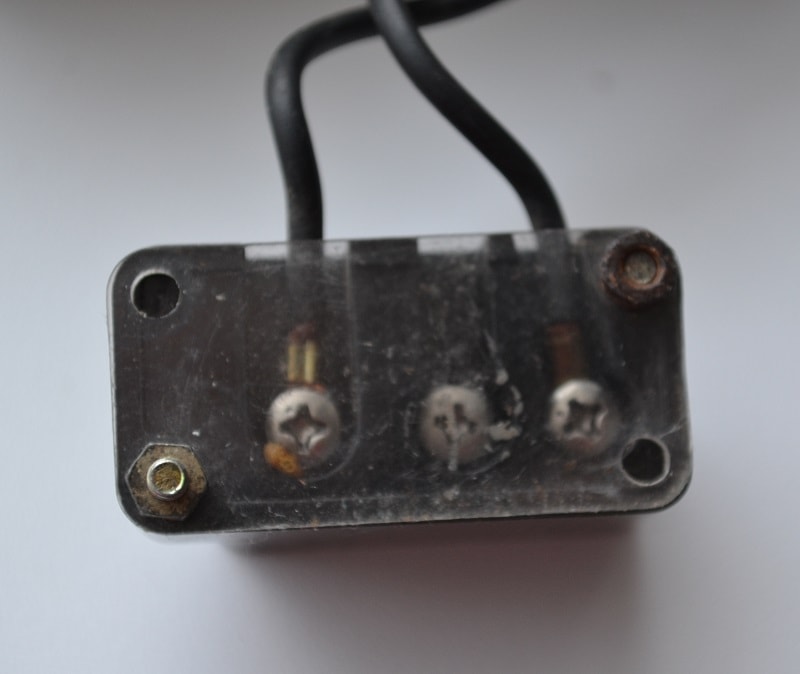

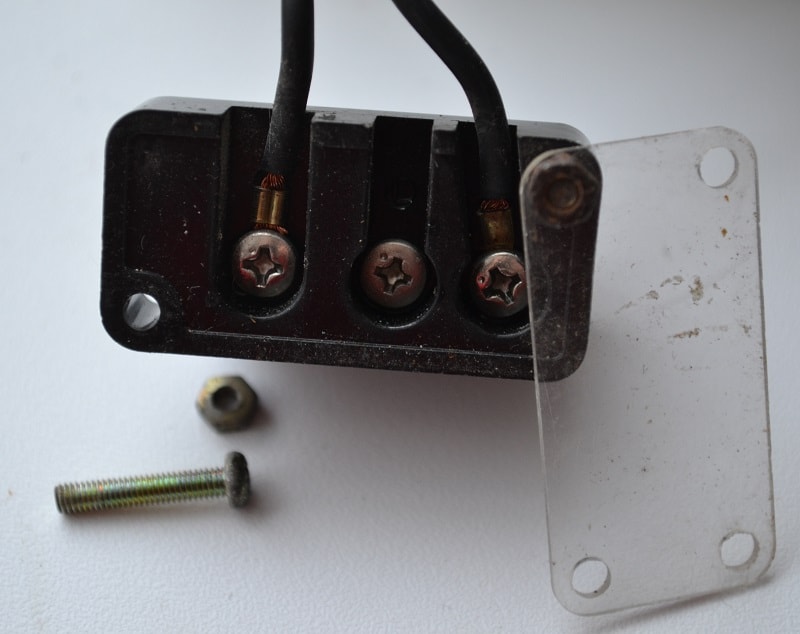

Контакты, имеющие винтовое крепление также могут окислиться и даже обломаться.

Убедитесь, что все исправно в проводке, швейной педали, в разъемах, прежде чем разбирать элетродвигатель швейной машины.
