Копир зигзага швейной машины Чайка, Подольск: устройство и ремонт

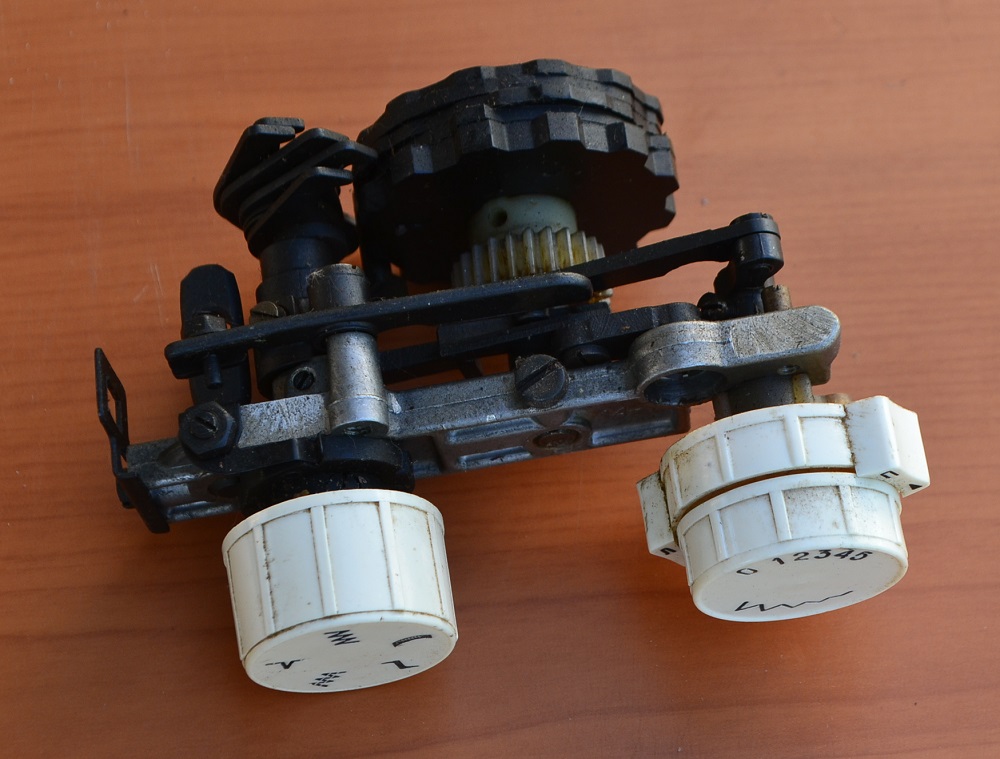

Швейная машина Чайка и Подольск, выполняющие строчку зигзаг, имеют особый механизм - копир зигзага. Как выглядит копир зигзага и советы по ремонту этого узла.

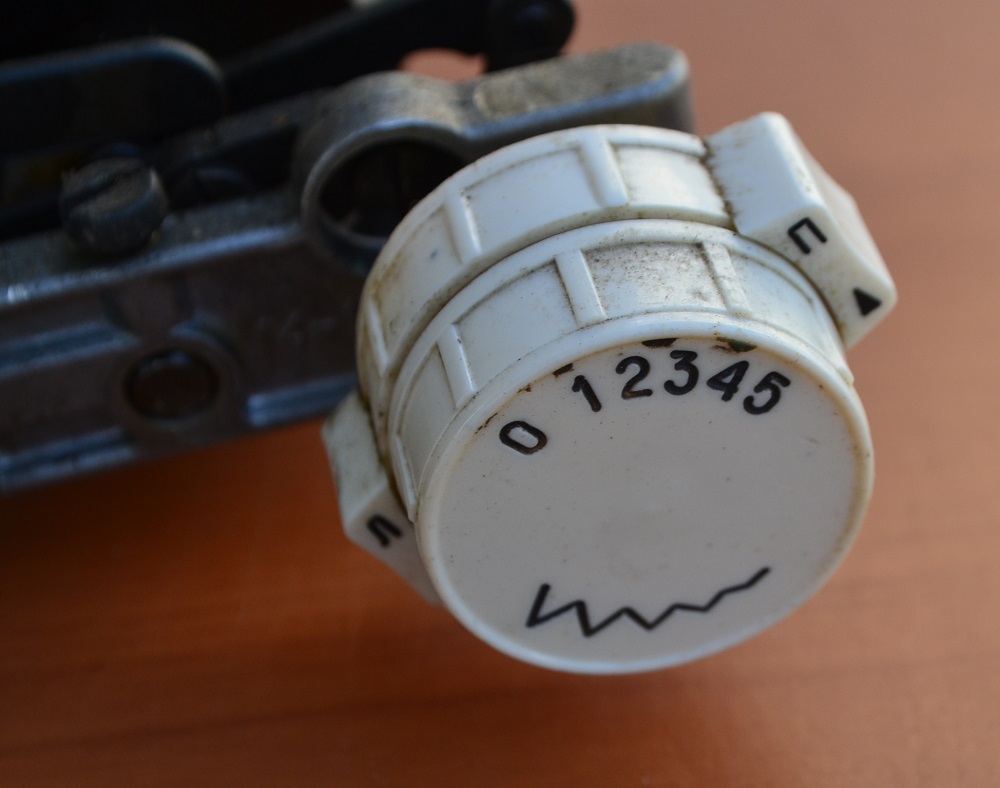

В зависимости от модели Чайка и Подольск имеют разные типы копира зигзага. У некоторых моделей копир может только регулировать ширину зигзага строчки.

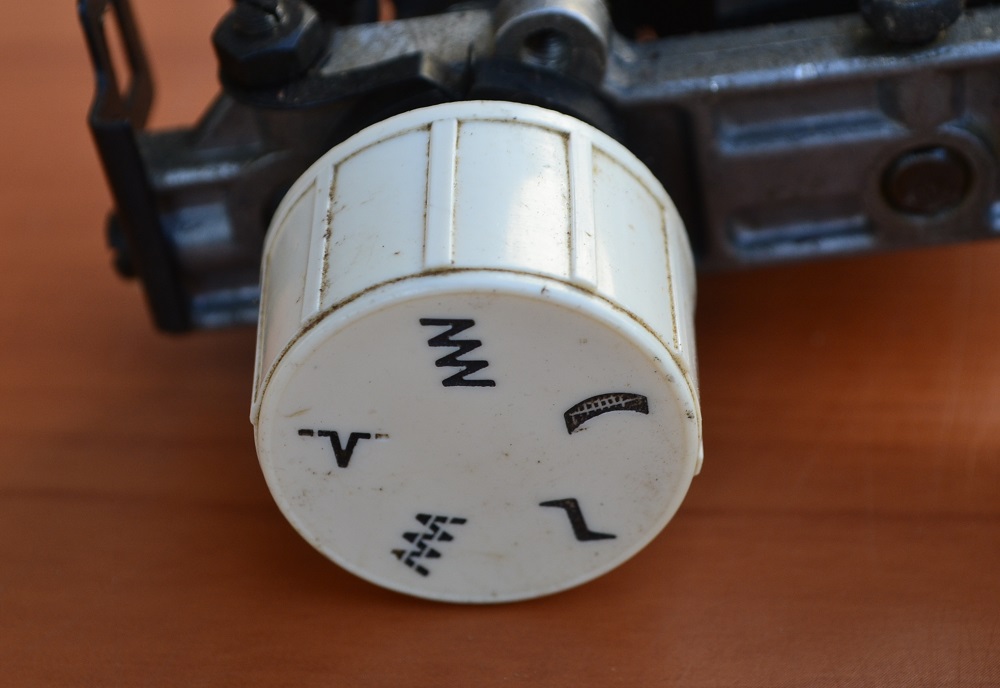

Некоторые модели могут иметь только возможность выбора типа строчки зигзаг.

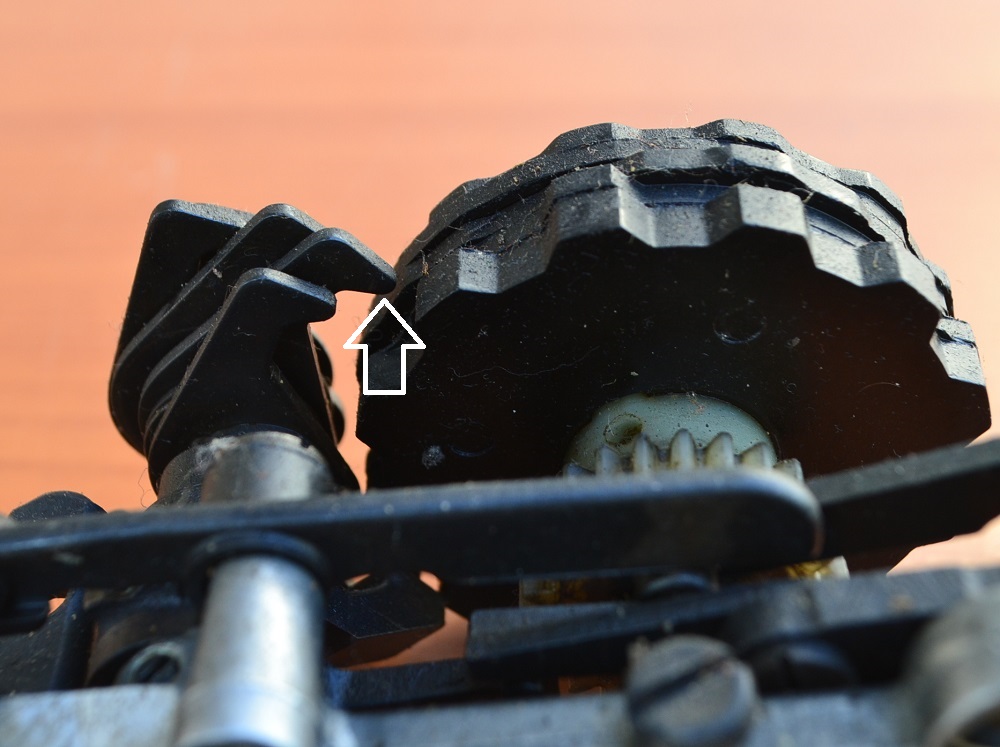

Снимите верхнюю крышку корпуса машинки и первым делом смажьте рычаги отбора (стрелочки).

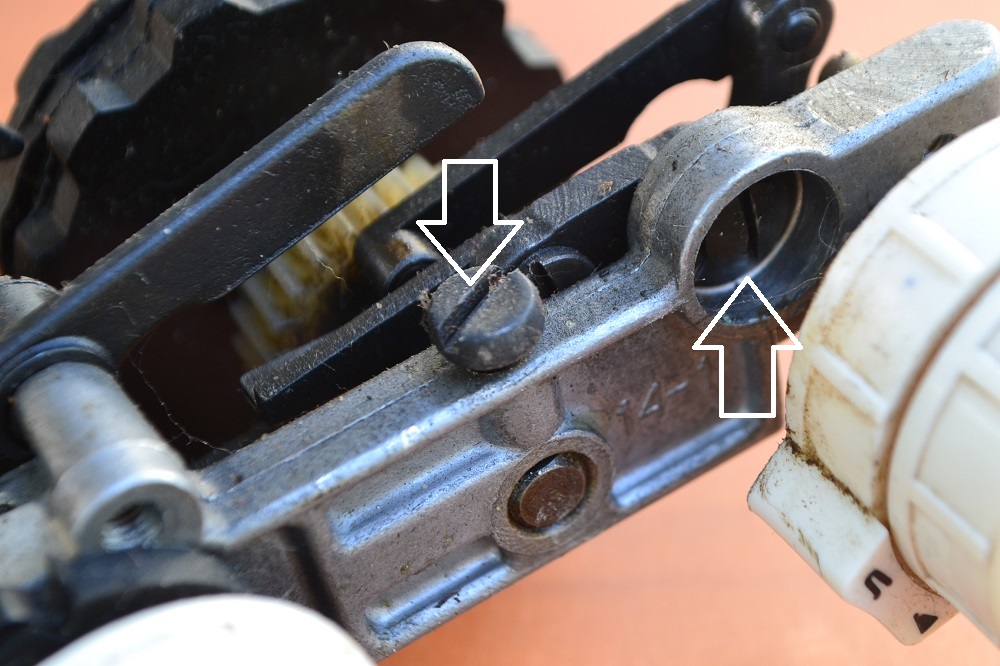

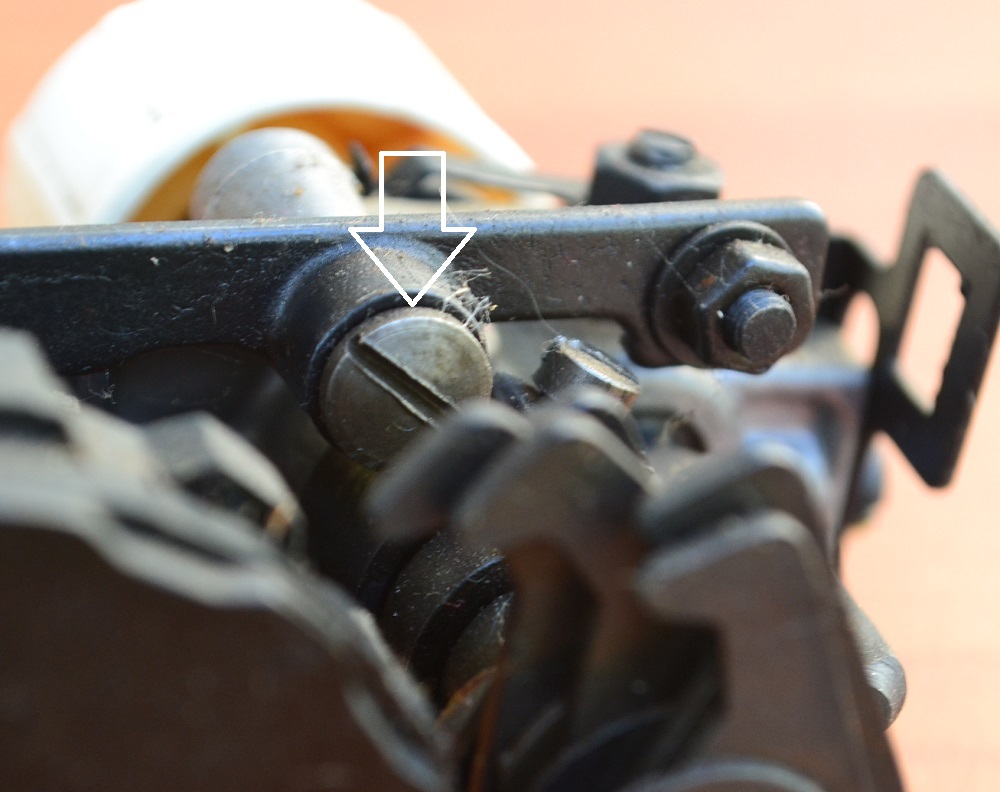

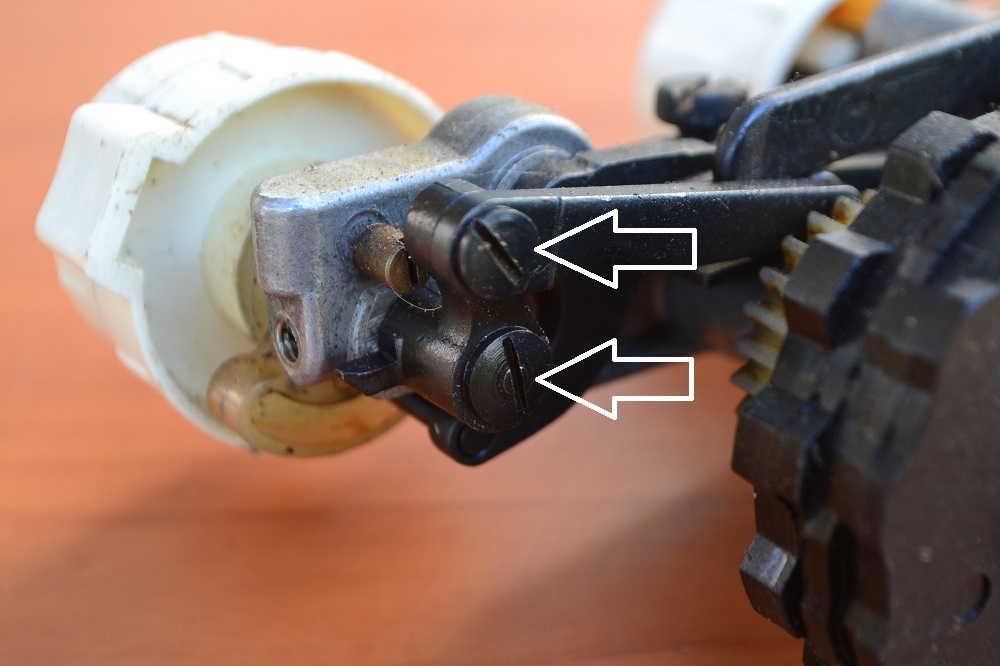

Эти винты иногда могут ослабнуть, и копир зигзага будет работать некорректно.

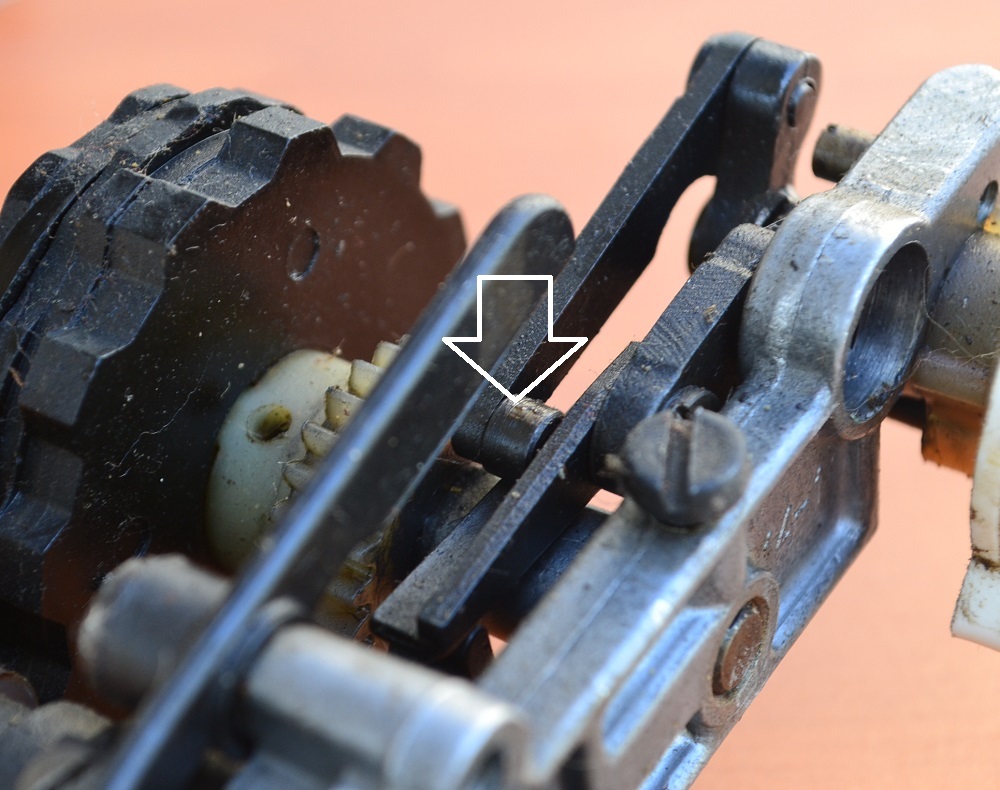

Крепление вала дисков отбора тоже нужно проверить и подтянуть.

Этот узел можно смазать густой смазкой. Швейная машинка будет работать намного тише.

Любые трущиеся места и втулки обязательно нужно смазать машинным маслом.

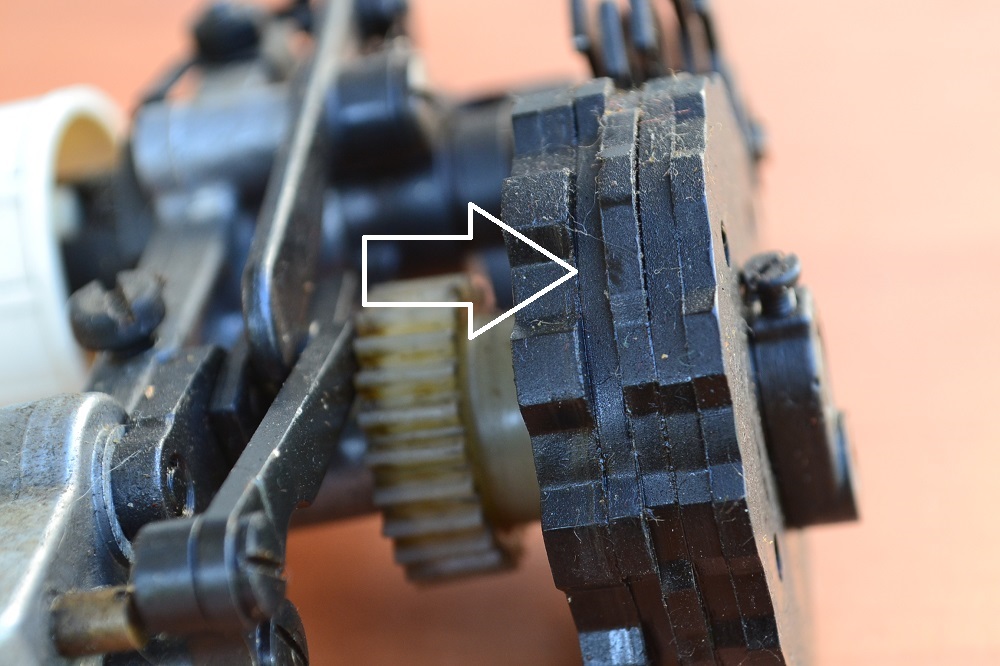

Между пластинами отбора зигзага нужно тоже добавить машинное масло. Лучше всего это сделать с помощью шприца.

Признаки неисправности копира зигзага

Копир зигзага (блок дисков-копиров с рычагом отбора) стоит под верхней крышкой рукава. Когда он изношен или разрегулирован, машинка выдаёт характерные симптомы: ширина зигзага «плавает» от стежка к стежку, переключатель строчек проворачивается без щелчка, игла при прямой строчке слегка ходит влево-вправо, а на некоторых положениях ручки игла начинает задевать край игольной пластины.

• Неровный зигзаг — чаще всего ослаб стопорный винт рычага отбора или засохла старая смазка на оси рычага.
• Игла бьёт в пластину — сбилась регулировка центрального положения иглы; её выставляют эксцентриком на тяге игловодителя, пока игла не окажется точно посередине прорези.
• Ручка выбора строчек не фиксируется — ослабла пружина фиксатора или стёрся паз на диске.
• Стук под крышкой — люфт на валу дисков, его устраняют подтяжкой крепления и смазкой.

Порядок обслуживания

Перед работой отключите машинку от сети и снимите иглу. Старую загустевшую смазку удалите кисточкой, смоченной в керосине или уайт-спирите, затем нанесите по капле машинного масла на оси рычагов и между пластинами дисков. На зубчатую передачу вала копиров можно положить немного густой смазки. После сборки проверьте зигзаг на максимальной ширине на двух слоях бязи: проколы должны ложиться ровно, без пропусков и задевания пластины.
