Швейная машинка Чайка 132М: инструкция по эксплуатации

Чайка 132М — бытовая швейная машина класса 132 Подольского механического завода с электроприводом. Это машина простого зигзага: она шьёт прямой и зигзагообразной строчкой одной или двухстержневой (двойной) иглой, подходит для хлопчатобумажных, льняных, шерстяных, синтетических и шёлковых тканей, а также для вышивания и штопки. По устройству она близка к Подольску 142 и другим Чайкам, поэтому многие советы ниже подходят и к ним.

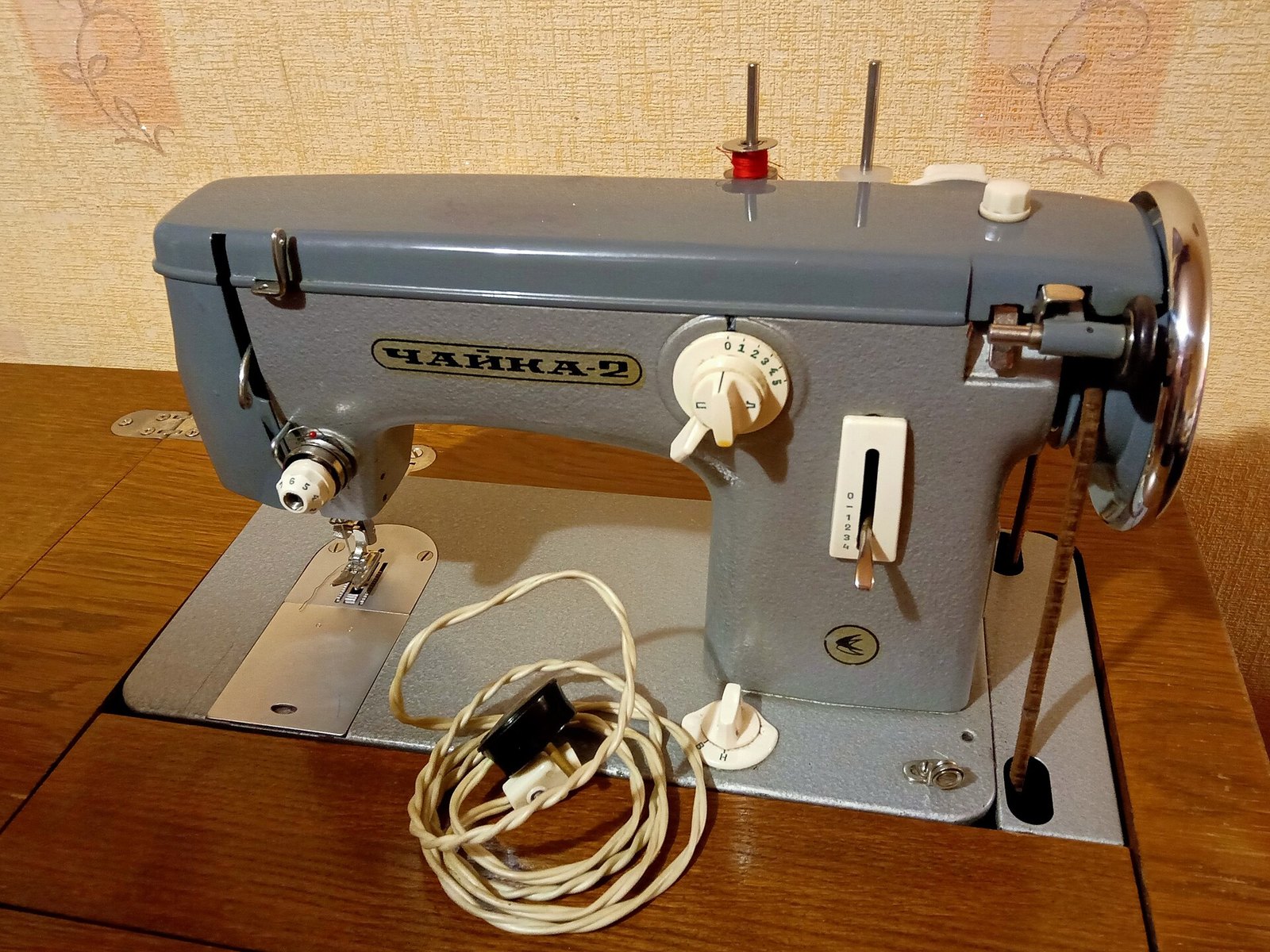

Фото: Ĩŵąŋ, Wikimedia Commons, CC0

Технические характеристики

Подготовка к работе

Перед первым включением после долгого хранения протрите машину от пыли, снимите игольную пластину и почистите зубья рейки и челночное устройство, затем капните по капле масла в смазочные отверстия (см. раздел о смазке). Проверьте шнур и педаль: изоляция у старых машин часто трескается. Педаль ставят на пол так, чтобы нога лежала на ней всей стопой.

Установка иглы

Поворотом маховика на себя поднимите игловодитель в крайнее верхнее положение. Иглу вставляют в иглодержатель вверх до упора и закрепляют винтом. Плоская сторона колбы (лыска) обращена назад, от работающего, а длинный желобок — к вам, со стороны входа нити. Нитку в ушко продевают спереди назад. Подробная инструкция с типичными ошибками — в статье «Как вставить иглу в швейную машинку».

Намотка нитки на шпульку

1. Ослабьте фрикционный винт маховика, чтобы игла не двигалась при намотке.
2. Наденьте шпульку на шпиндель моталки, проведите нить с катушки через нитенаправитель моталки и закрепите конец на шпульке, сделав несколько витков вручную.
3. Прижмите моталку к ободу маховика и нажмите педаль. Намотка остановится автоматически, когда шпулька заполнится.
4. Затяните фрикционный винт обратно — иначе машина не будет шить.

Нить должна ложиться ровными слоями. Если она наматывается конусом, подрегулируйте положение нитенаправителя моталки. О типах шпулек и регулировке нижней нити — в статье «Как заправить шпульку».

Заправка верхней и нижней нити

Верхнюю нить заправляют при поднятой лапке и верхнем положении нитепритягивателя: с катушки через нитенаправители на рукаве — между шайбами регулятора натяжения — в нитепритягивательную пружину — в ушко рычага нитепритягивателя — вниз через нитенаправители на фронтальной доске и игловодителе — в ушко иглы спереди назад.

Шпульку вставляют в шпульный колпачок так, чтобы нить сматывалась по часовой стрелке, заводят нить в прорезь и под пластинчатую пружину. Колпачок, держа за защёлку, надевают на стержень челнока до щелчка. Затем, придерживая конец верхней нити, поворачивают маховик на один оборот — игла вытянет нижнюю нить наверх. Оба конца отводят под лапку назад.

Прямая строчка и зигзаг

Для прямой строчки рычаг ширины зигзага ставят на «0», длину стежка выбирают ручкой регулятора (для большинства тканей 2,5–3 мм). Цифры на указателе зигзага примерно соответствуют его ширине в миллиметрах. Для зигзага выбирают ширину от 1 до 5 мм и уменьшают длину стежка до 1–2 мм, иначе зигзаг получится редким. На зигзаге обычно приходится немного ослабить натяжение верхней нити, чтобы строчка не стягивала ткань.

Ручка смещения иглы позволяет сдвинуть строчку влево или вправо от центра — это удобно при вшивании молнии и обмётывании краёв.

Переключатель рейки: Н, В, Ш

• Н — нормальное положение для средних тканей, зубья рейки продвигают ткань.
• Ш — для шёлка и тонких тканей, зубья выступают меньше.
• В — вышивка и штопка: зубья опущены и не продвигают ткань, её перемещают руками (обычно в пяльцах).

Натяжение нитей

Правильное переплетение нитей находится в середине толщины материала. Если петли видны снизу — натяжение верхней нити слабое, если верхняя нить лежит на поверхности прямой линией и стягивает ткань — оно слишком сильное. Регулируют натяжение гайкой регулятора на фронтальной доске, натяжение нижней нити — маленьким винтом на шпульном колпачке, поворачивая его не больше чем на четверть оборота за раз. Подробно — в статье о регуляторе натяжения.

Смазка и уход

При ежедневной работе машину смазывают раз в неделю, при редком шитье — раз в 2–3 месяца. Используют только жидкое машинное (индустриальное) масло, по 1–2 капли в каждое смазочное отверстие сверху рукава, на трущиеся части под фронтальной доской и в челночное устройство. Перед смазкой удалите пыль и пух из-под игольной пластины. После смазки прострочите кусок ненужной ткани, чтобы излишки масла не испачкали изделие. Схема смазки — в статье «Смазка швейных машин».

Типичные неисправности Чайки 132М

• Пропускает стежки — игла вставлена не до упора, неправильный номер иглы или сбит челнок.
• Петляет нить снизу — слабое натяжение верхней нити или нить не попала между шайбами регулятора (см. почему строчка петляет).
• Нет зигзага при включённом зигзаге — характерная для машин этого семейства неисправность узла коромысла; иногда достаточно подтянуть ослабший стяжной винт.
• Туго крутится маховик — загустевшая старая смазка или нитки, намотавшиеся в челночном отсеке.
• Неровный зигзаг — ослабли винты рычага отбора или требуется смазка копира, см. копир зигзага Чайки и Подольска.
